Параметры

MAMBA F722S приложение I2C WIFI F50PRO 3-6S Контроллер полета стек

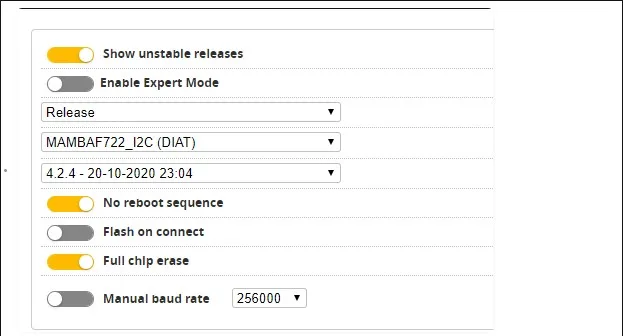

Цель прошивки/конфигурация: MAMBA F722 I2C

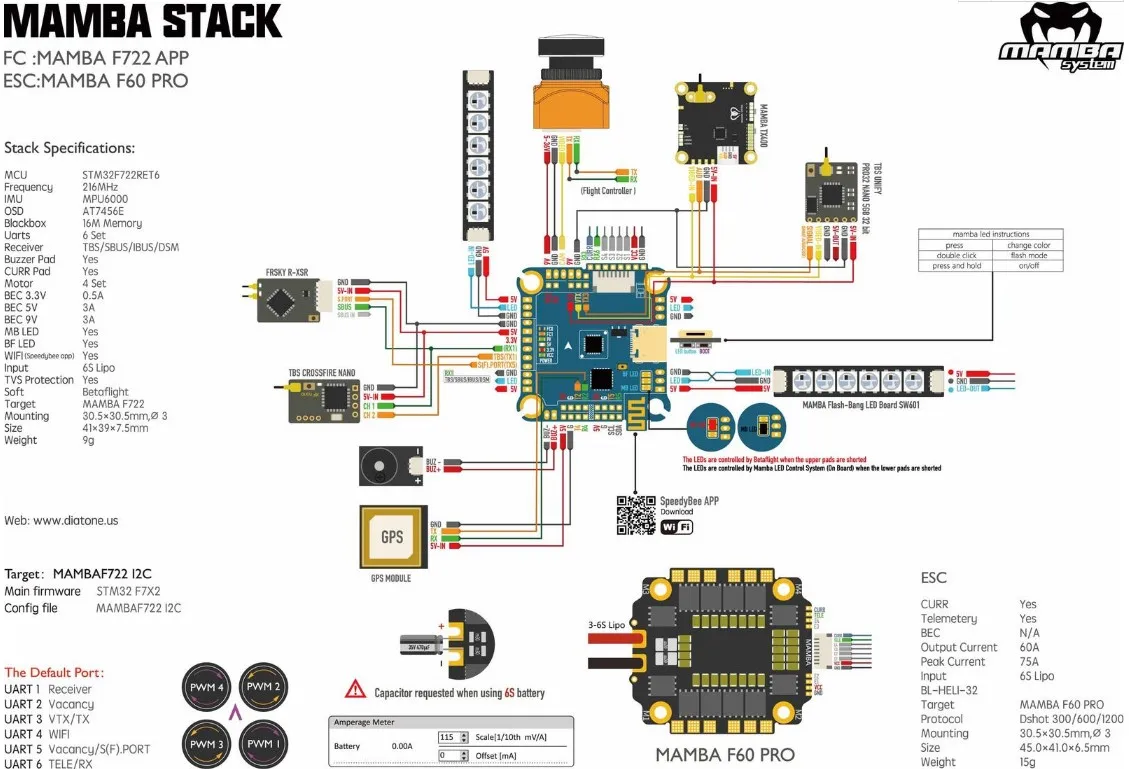

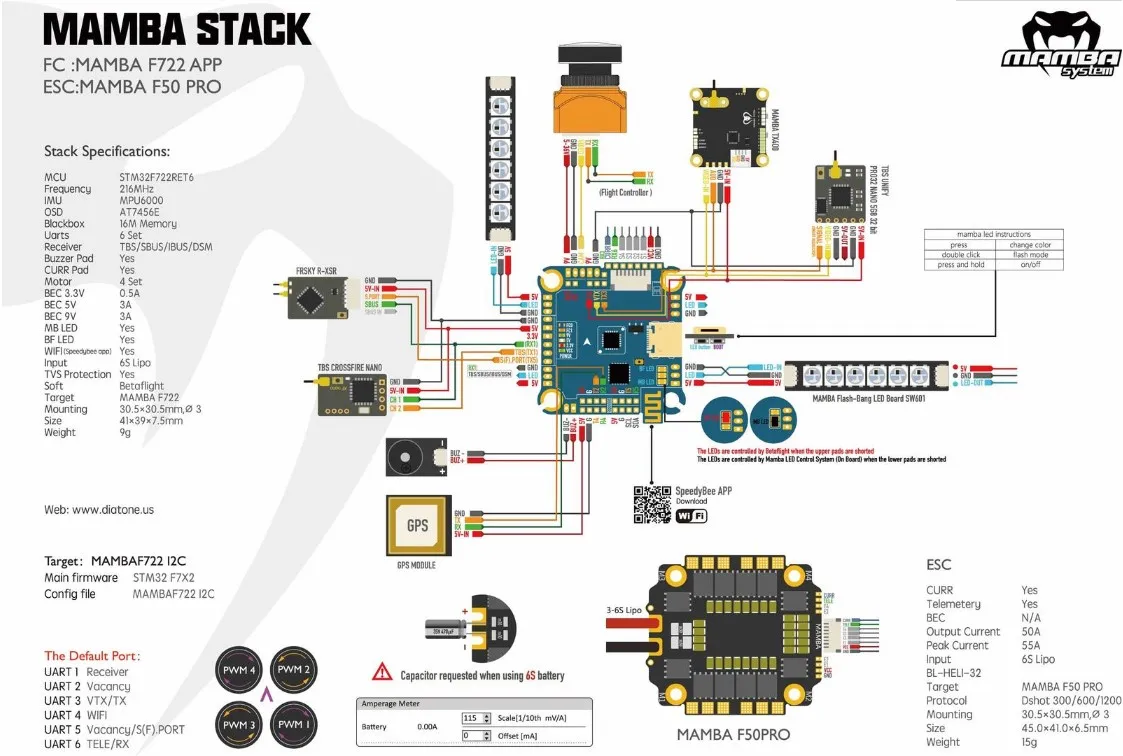

Ссылка на схему из справочного центра

Примечание: Так как STM32F722 нагревается большой, пожалуйста, оставьте по крайней мере 5 мм межпространство на обеих сторонах FC без покрытия, чтобы убедиться в хорошей циркуляции воздуха.

Обновленная информация:

От BT до WiFi
USB источник питания может использовать приемник, OSD
Добавьте группу прокладок I2C (SCL SDA)
Добавить инвертор Dual-Way TX Серийный порт

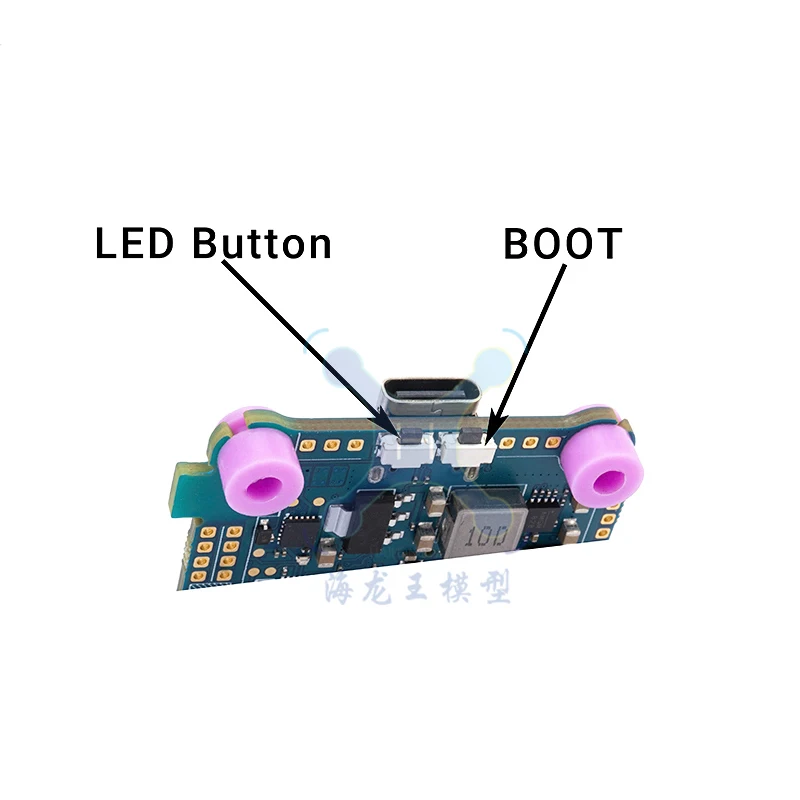

Добавить 2812 светодиодный переключатель, ключ может выключить светодиодный
Светодиодный интерфейс Add 4 угла для поддержки BF светодиодный и Mamba светодиодный
Обновление до более сильного типа C, оптимизация положения прокладки

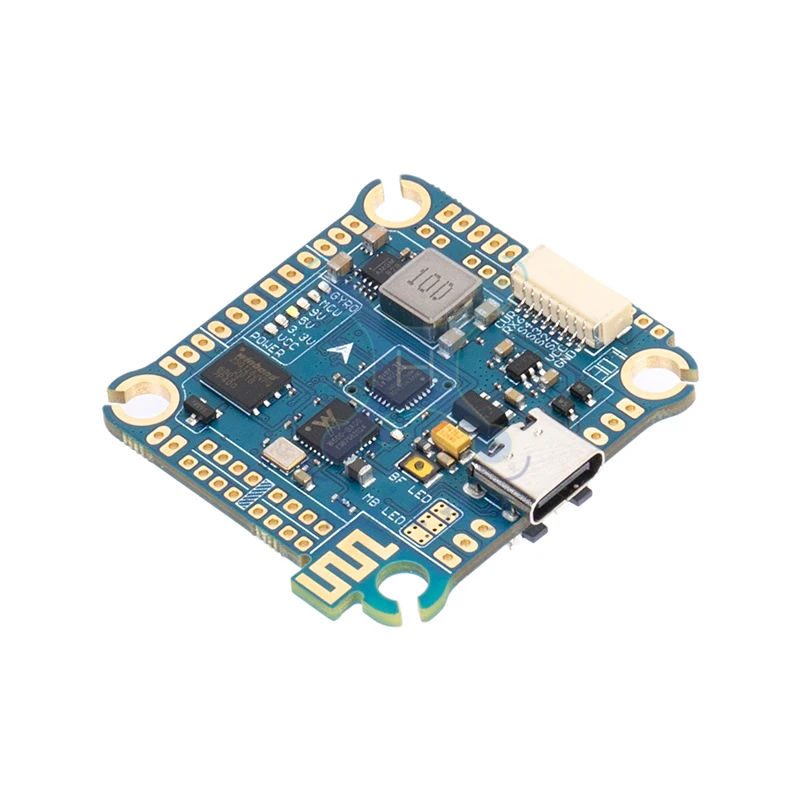

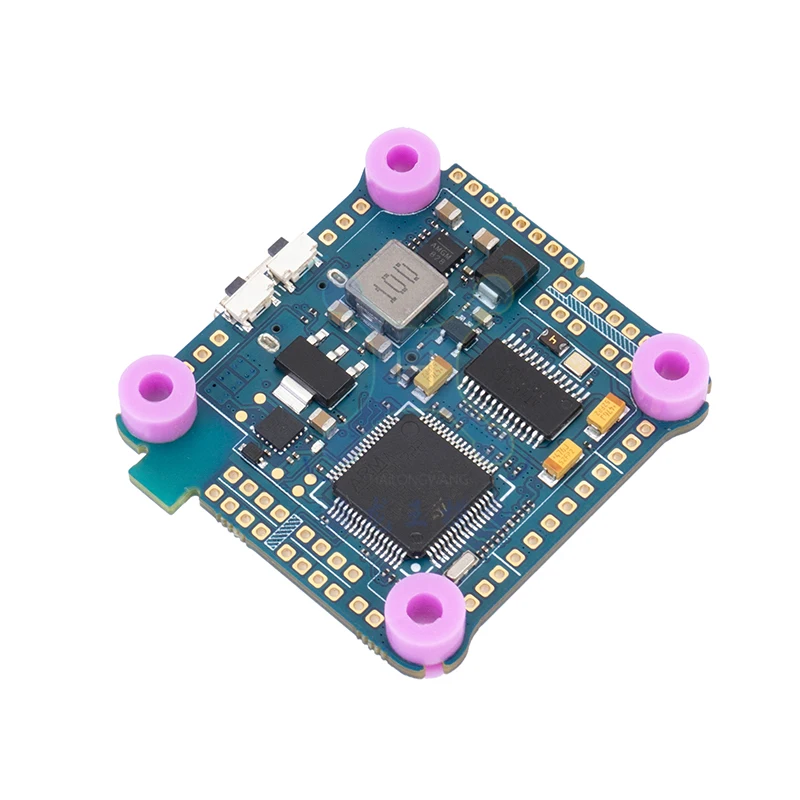

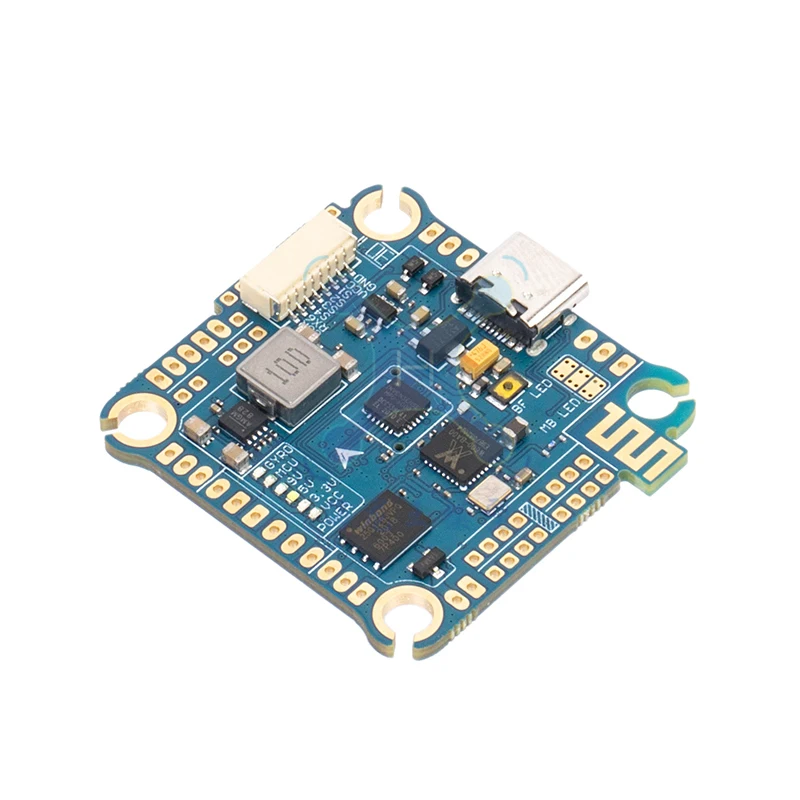

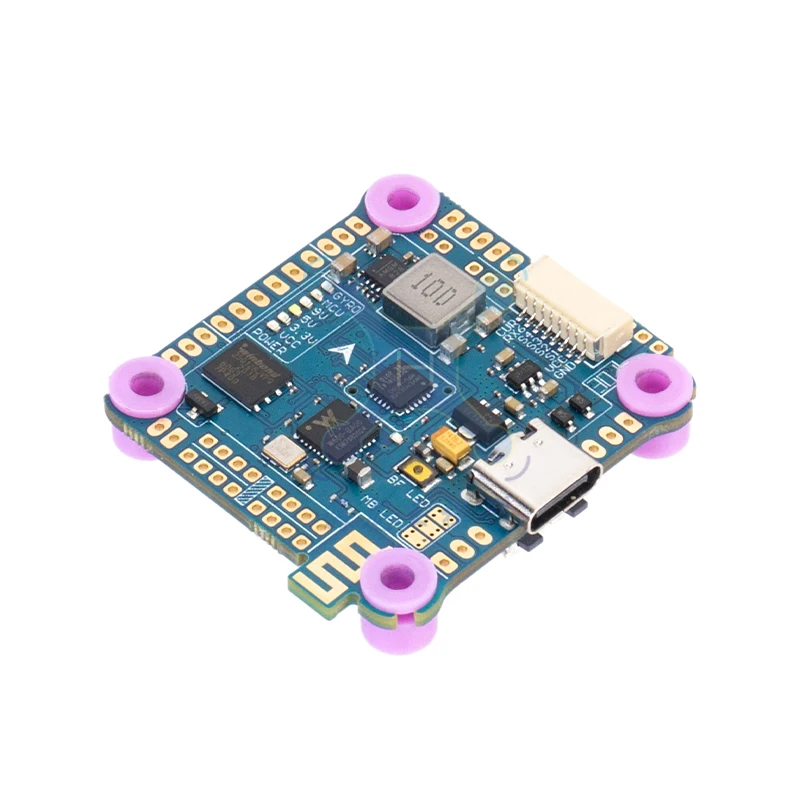

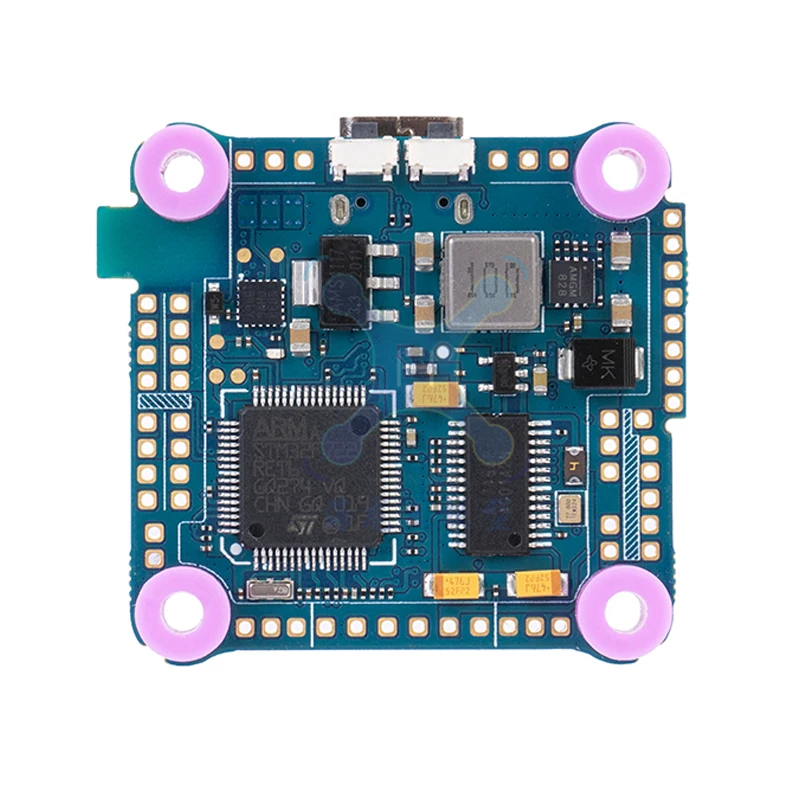

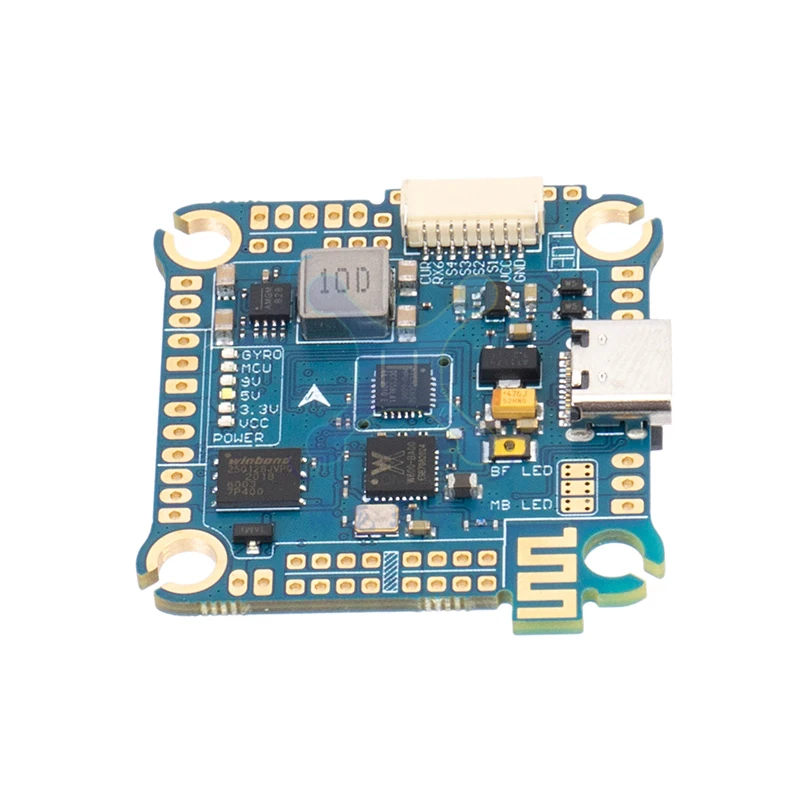

Спецификации FC

MCU: 216 МГц STM32F722RET6 32 бит
IMU: MPU6000
Барометр: нет
OSD: BF OSD
Blacbox: 16M флэш-память
Uarts: 6 комплектов
ESC Soft: Dshot300/600/1200
Телеметрия ESC: RX6
Светодиодный индикатор: синий и оранжевый для FC, Зеленый 9V, белый, 5V, красный 3,3 V

Светодиодный контроллер: BF светодиодный/MB светодиодный (4 комплекта 2812 светодиодный)
WIFI: приложение SpeedyBee
Smartaudio: Да
Базз: Да
Вход: 3 ~ 6S Lipo (12,6 ~, алюминиевая крышка, 25В)
Защита телевизоров: Да
BEC: 5V 2.5A & 9V 2A (макс. 3A)
Монтаж: 30,5 мм/M3 Вес: 9 г
Поставка:
8pin sh1.0 * 1

Smartaudio: Да
Базз: Да

Вход: 3 ~ 6S Lipo (12,6 ~, алюминиевая крышка, 25В)
Защита VTS: Да


Спецификации ESC

F50PRO

Входное напряжение: 3 ~ 6S Lipo (12,6 V ~, алюминиевая крышка, 25В)

Продолжительный ток: 50A × 4

Ток разрыва: 60A (10S)

BEC: нет

ESC Dshot300/600/1200

Монтаж: 30,5 мм/M3

Поставка: Panasonic высокая частота 470 мкФ/35 в


Монтаж: 30,5 × 30,5 мм, Φ3
Размеры:
Вес: 22 г

Включая

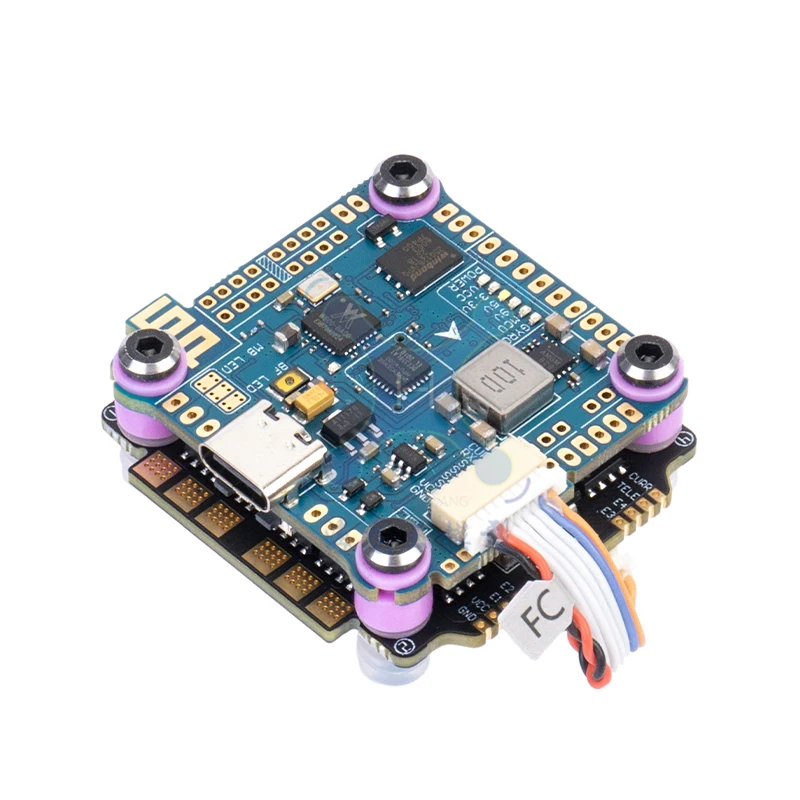

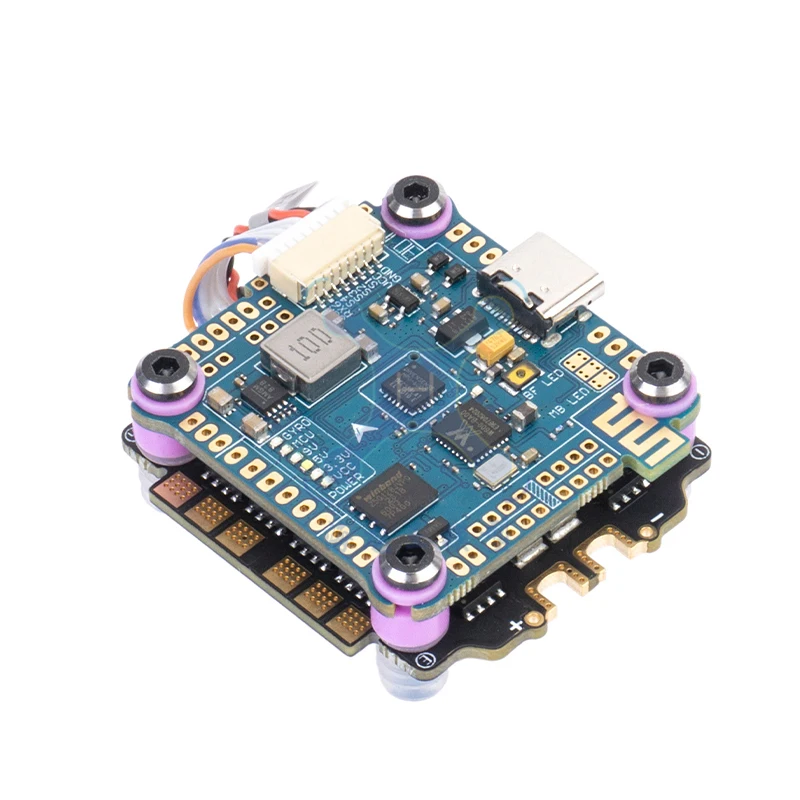

1 × MAMBA F722 APPF50PRO
