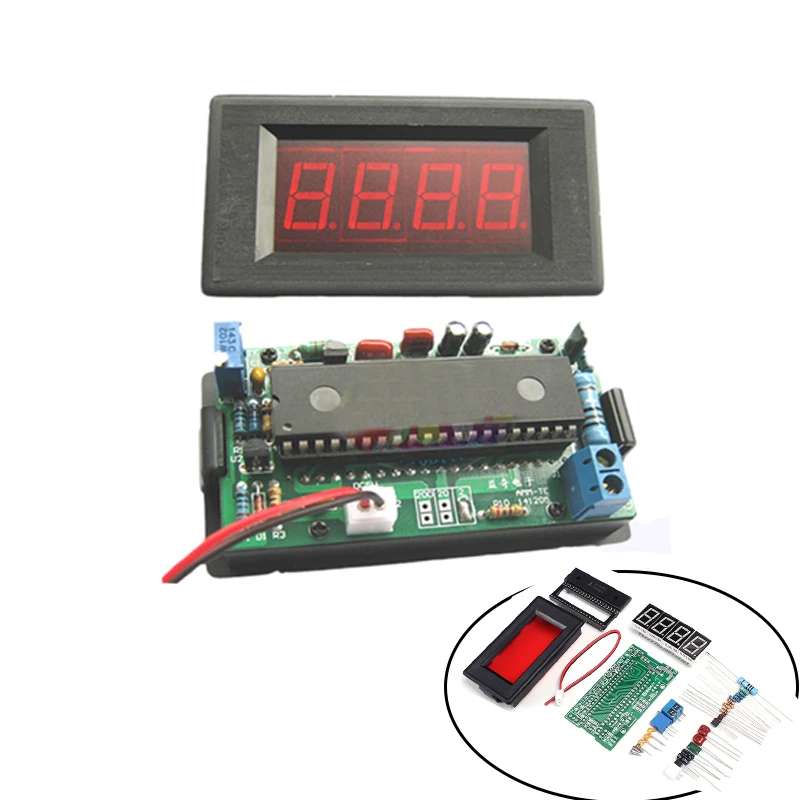

ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 мм для DIY комплектов Амперметр аксессуары

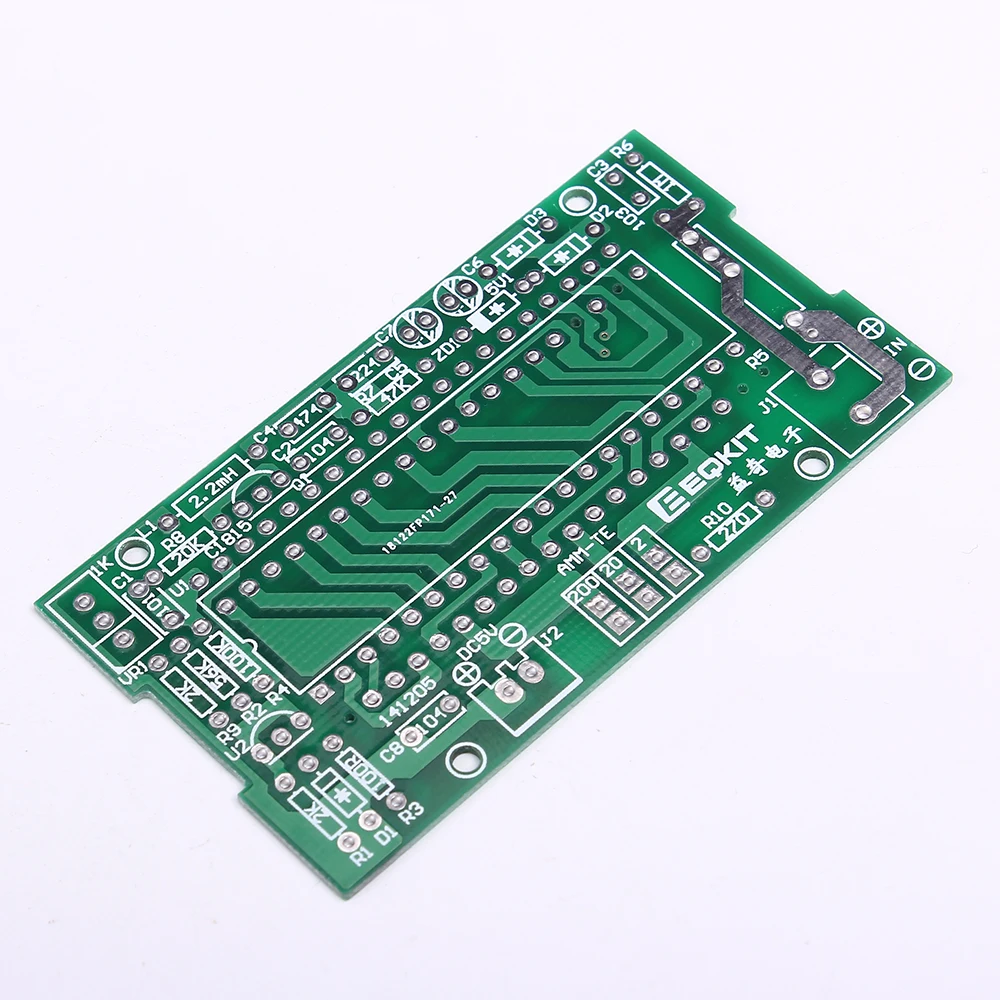

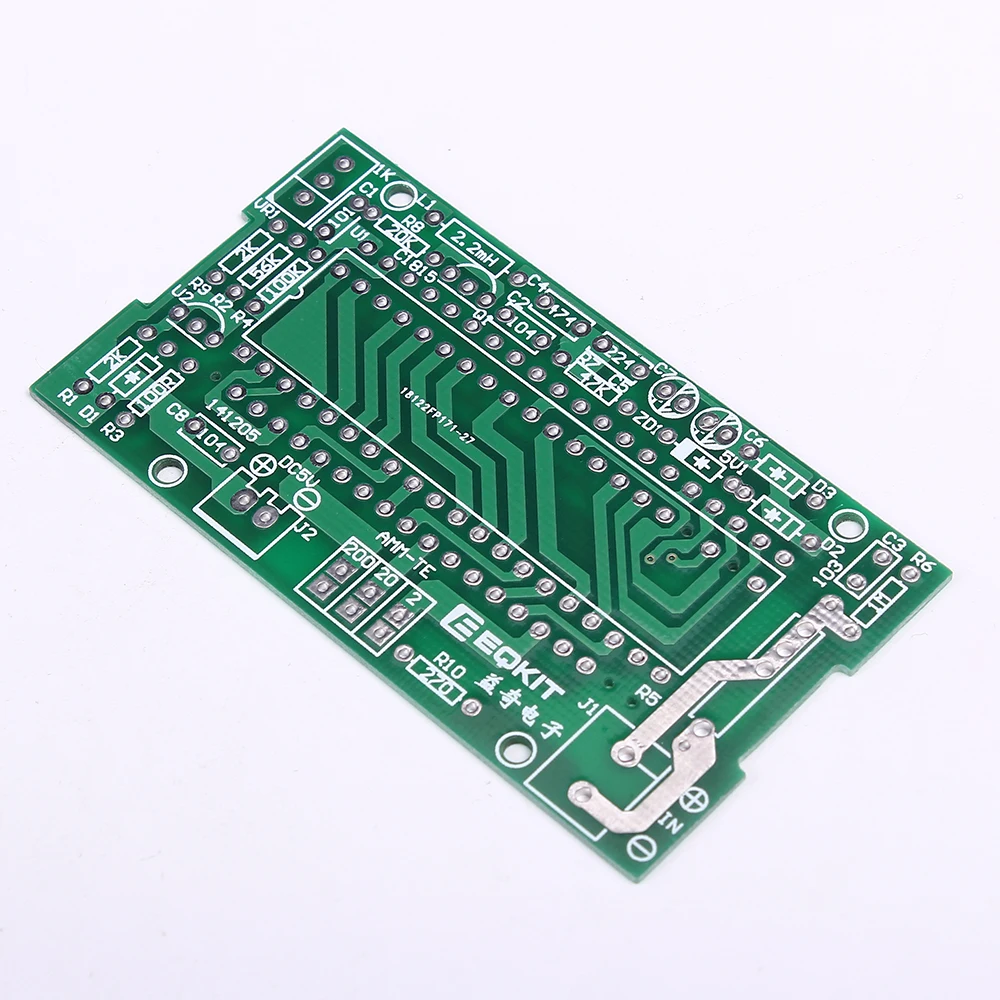

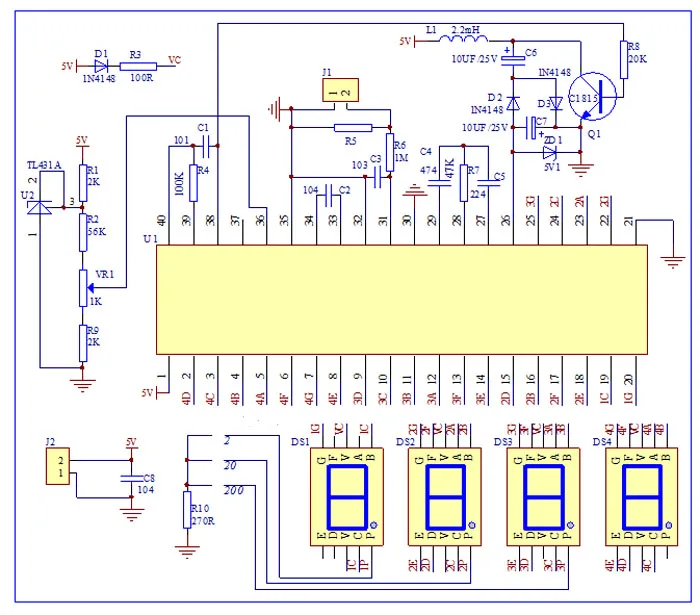

Введение продукта: 1. Модель: AMM-TE 2. Размер печатной платы: 70,6*39 мм 3. Размер окна дисплея: 51*24 мм 4. Рабочее напряжение: 5 В постоянного тока 5. Рабочий ток: 35 мА 6. Точность измерения: +/-1 мА 7. Диапазон измерения: 0-2A 8. Широкий диапазон: первый бит дисплея s 1 или-1 9. Цвет дисплея: красный 10. Изображение принципа цепи:

Принцип цепи: AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения 1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д. 2. Цепь питания делится на положительную мощность и отрицательную мощность; Положительная мощность вводится через фильтрацию J2,C8; Отрицательная состоит из R8,Q1,L1,C6,C7,D2, d3 и ZD1, и генерирует-5 В напряжение вводится чипом 26th pin 3. Исходный источник напряжения состоит из R1,R2,VR1,R9 и U2; 36-контактный контрольный входной штырь напряжения; Отрегулируйте потенциометр VR1, чтобы напряжение 36-pin было 100 мВ 4. Входная схема состоит из J1,R5,R6 и c3.когда ток измеренной цепи проходит через R5, он будет генерировать напряжение на R5; это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано; C3-конденсатор фильтрации входного напряжения 5. Схема отображения состоит из DS1-DS4,D1,D4;4 цифровых трубки могут быть погружены непосредственно чипом, R10-это ограничение тока сопротивления DS1-DS3 цифровых труб с десятичными точками Отладка готового продукта: 1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально 2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV Контрольное значение напряжения в ключевых точках: 1. Чип 1-контактный и 21-контактный напряжение 5В 2. Чип 36-контактный и 21-контактный напряжение 100mV 3. Чип 26-контактный и 21-контактный напряжение: 5V

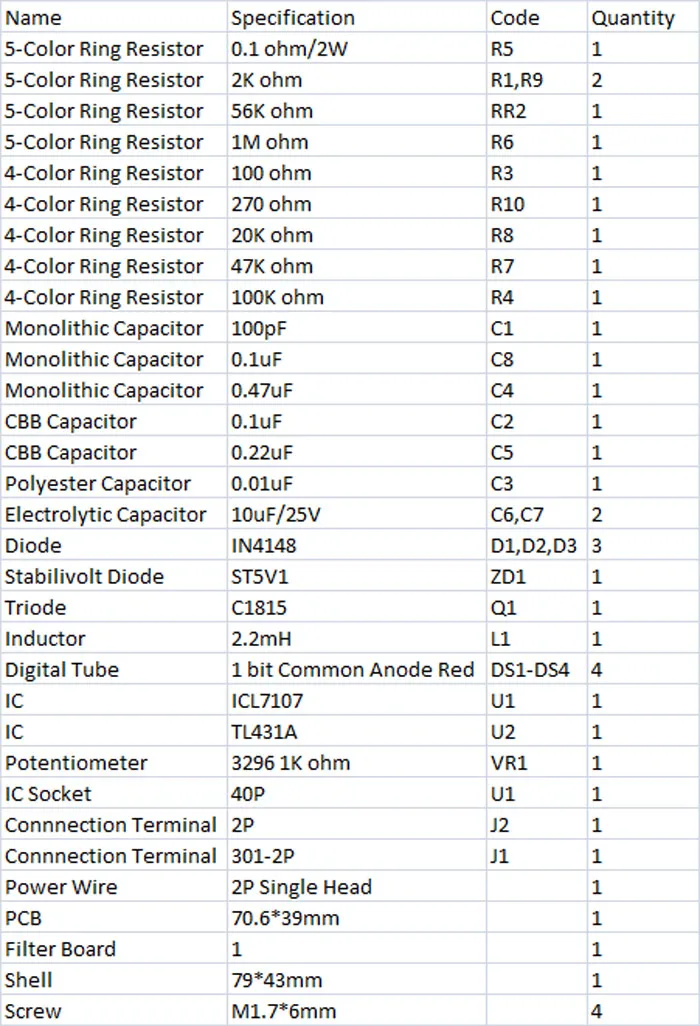

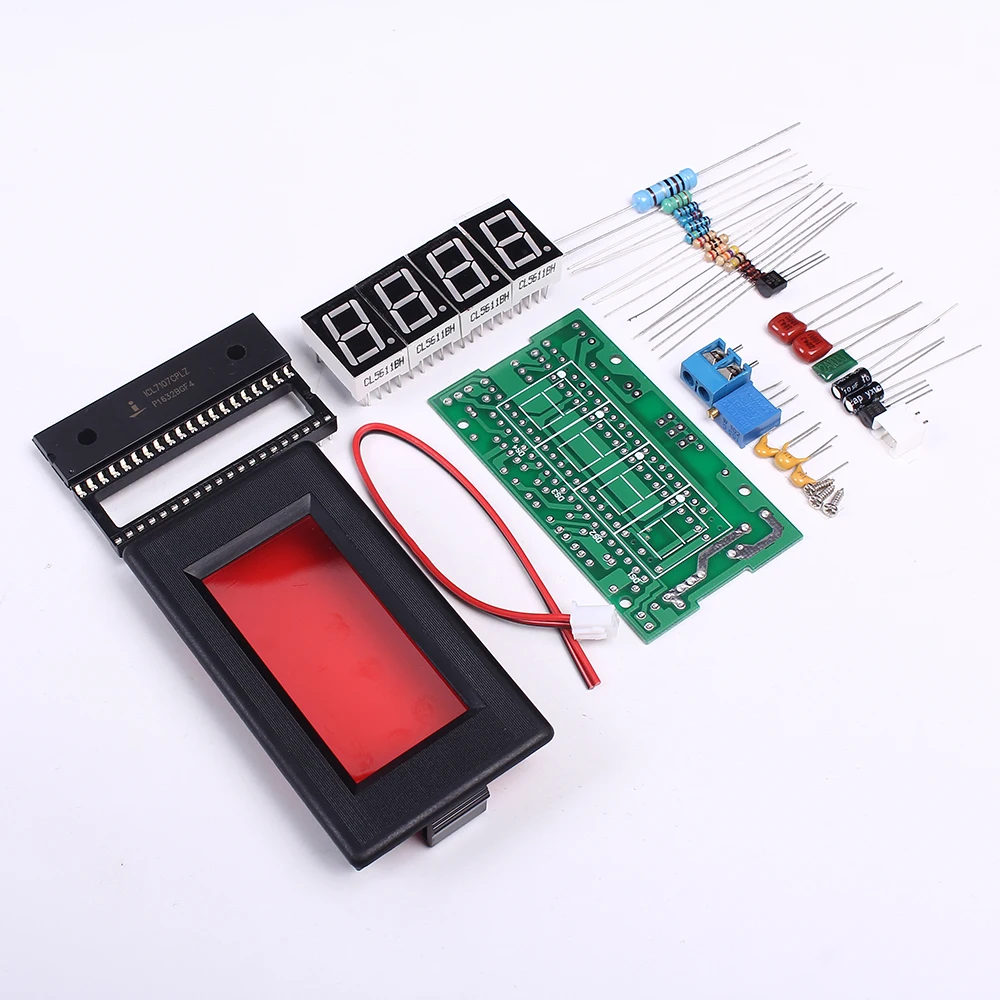

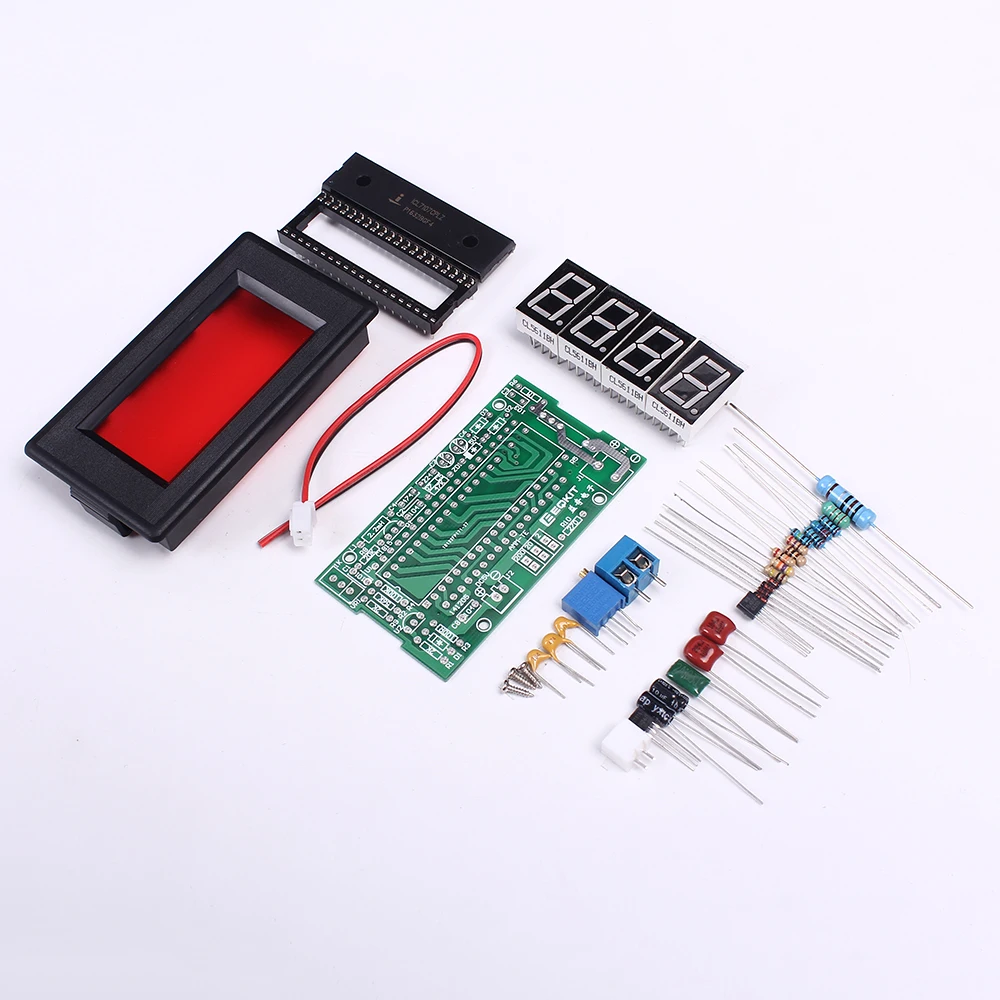

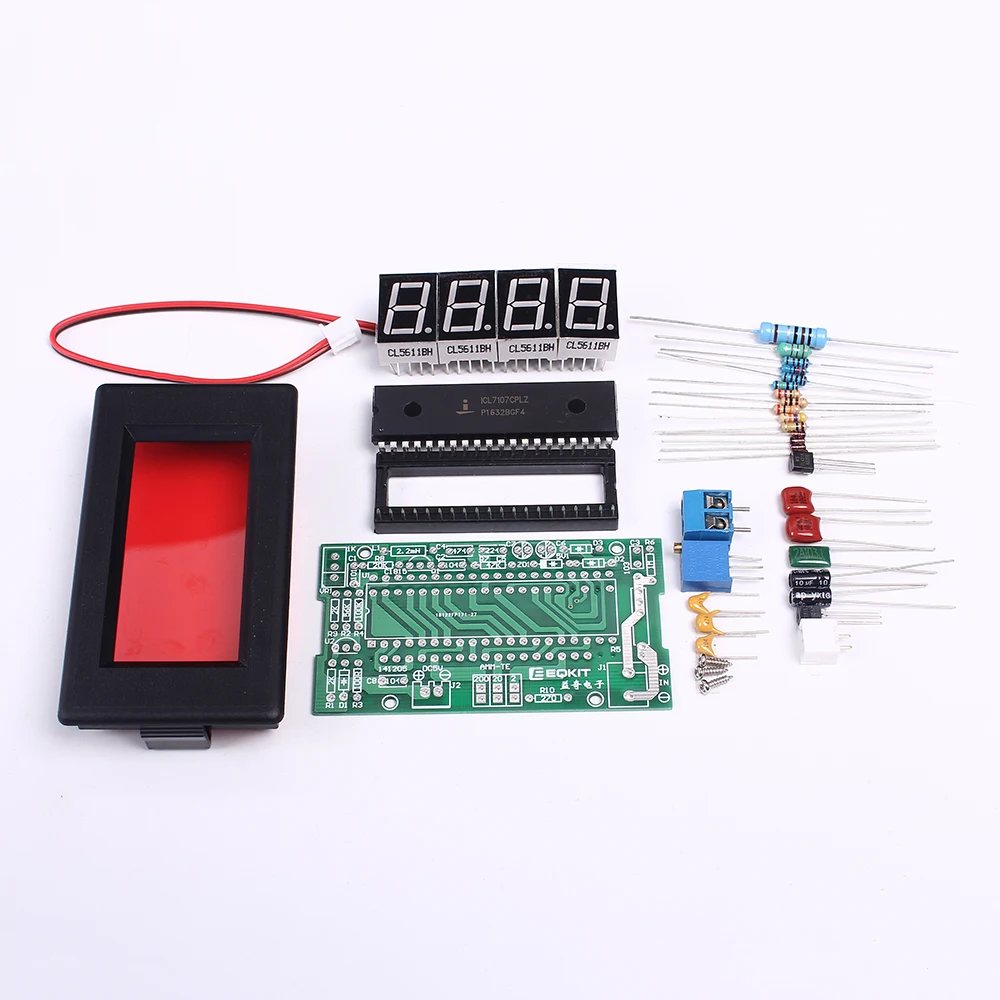

Список посылка
