Хотя это предварительно мигание, я все еще предлагаю вам следовать инструкциям, чтобы оплавить новейшее программное обеспечение один раз. Потому что программное обеспечение постоянно обновляется. Этот продукт не включает аккумулятор 18650. Аппаратное обеспечение имеет RTC внутри, но функция времени не доступна в существующем программном обеспечении. Пожалуйста, подождите обновления.

Сравнение с V5:

• Зарядный ток увеличен до 1 А
• Светодиодный contro светодиодный светильник GPIO16
• Добавлен RTC DS3231

Что это такое?

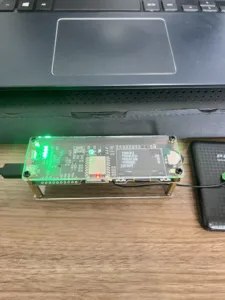

Этот ESP8266 Совет по развитию поставляется с интегрированным шагомером 18650 QI Беспроводная зарядка системы, oled-дисплеем и 3 way мгновенный слайд switch.
Он поставляется с новейшим программным обеспечением ESP8266 Deauther.
С помощью этого программного обеспечения вы можете совершать различные атаки для тестирования сетей Wi-Fi.
Пожалуйста, обратите внимание на то, что в ESP8266 работает только в том случае, поддержка 2,4 ГГц. Для получения более подробной информации о программном обеспечении посетите:
Флуоресцентный.

Вы также можете использовать его для разработки собственного программного обеспечения. Он прост в использовании, как и любая другая разработка ESP8266.

GPIOs и информация об оборудовании

• Дисплей: SH1106 1,3 "OLED
• Дисплей SDA: GPIO 5 (D1)
• Дисплей SCL/SCK: GPIO 4 (D2)
• WS2812b светодиодный: GPIO 15 (D8)
• Кнопка вверх: GPIO 12
• Кнопка Вниз: GPIO 13
• Кнопка выбора: GPIO 14
• Светодиодный индикатор подсветки: GPIO 16
• RTC: DS3231 (RTC работает только при подключении аккумулятора, и теперь предварительно вспыхивающее программное обеспечение deauther не использует это)

Штыри для пробоя:

• GPIO-16
• GPIO-3(RXD)
• GPIO-1(TXD)
• GPIO-5(SDA)
• GPIO-4(SCL)
• GPIO-0
• GPIO-2
• 3,3 V
• GND
• 5 В

Почему вы сделали это

Я спроектировал эту доску специально для великолепного проекта Spacehuhn:ESP8266 Deauther
Он был уполномочен и официально поддерживается.

Спасибо каждому клиенту, который оставляет отзывы! Я буду продолжать улучшать эту доску.

Что делает его особенным

• Только 80 ~ 100 мА использование энергии
• До 35 часов работы от аккумулятора с аккумулятором 3500 мАч 18650
• Ток зарядки: 1A
• В комплект входит антенна 8 дБ
• В комплекте 2 акриловый чехол
• 7 GPIO появление акне и 3,3 и выходом 5V
• 4 светодиода для отображения состояния батареи в режиме реального времени
• Кнопка питания: Нажмите, чтобы включить, дважды нажмите, чтобы выключить
• Защита: короткая, перезарядка, разрядка, температура, полярность
• Добавлен RTC DS3231
• Светодиодный индикатор GPIO16

Отказ от ответственности

Используйте его только для тестирования и образовательных целей против ваших собственных устройств!
Я не несу ответственность за то, что вы с ним делаете.

Пожалуйста, ознакомьтесь с правовыми правилами вашей страны, чтобы убедиться, что вы не нарушаете какие-либо законы.

Вики

//github.com/spacehuhn/esp8266_deauther/wiki

Файлы дизайна и схемы

//github.com/lspoplove/Deauther-Project/tree/master/Deauther-OLED/DeautherOLEDV6

Тест RTC

//github.com/lspoplove/Deauther-Project/tree/master/DeautherWatchV2/RTCTest

Видео

//www.youtube.com/watch?v=wi_SUD5vWqI
