5 В/9 В/12 В/15 В/20 в/PPS PD2.0 PD3.0 USB зарядное устройство с триггером Вольтметр Амперметр тип-c USB устройство декодирования для зарядного устройства PD

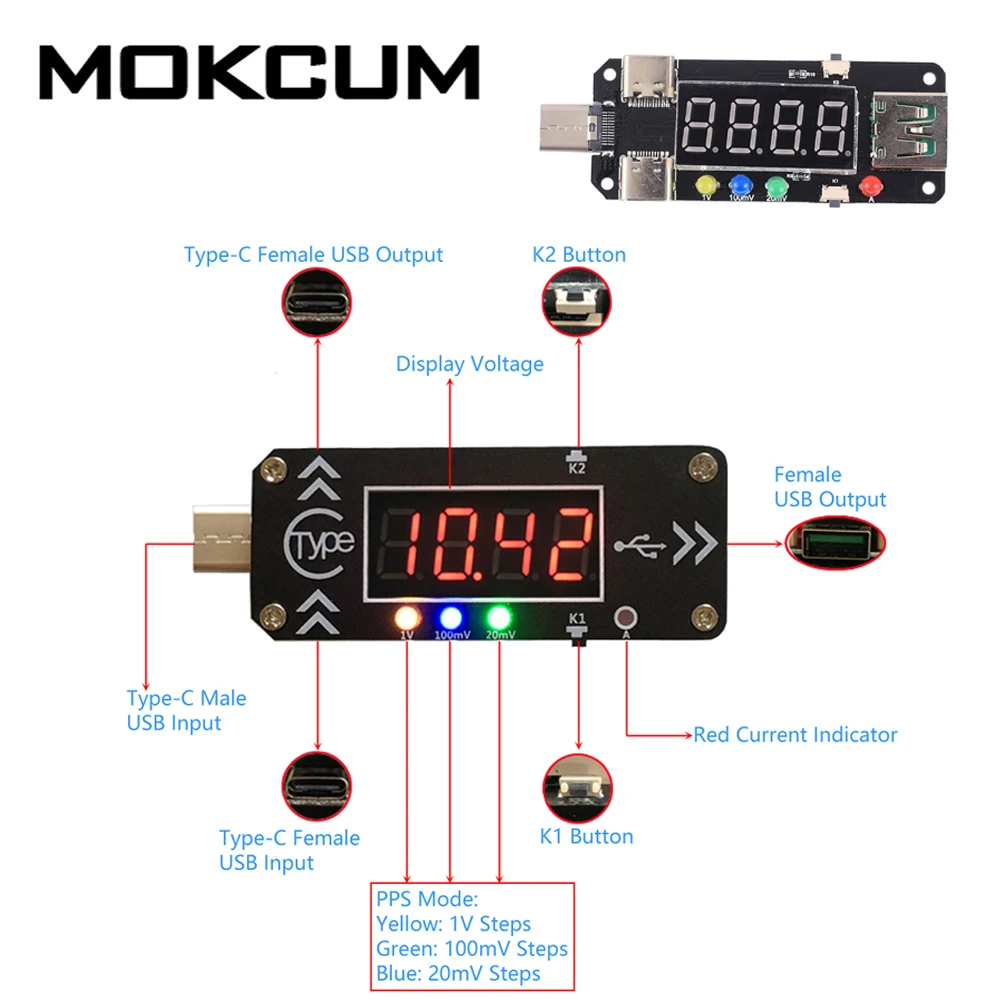

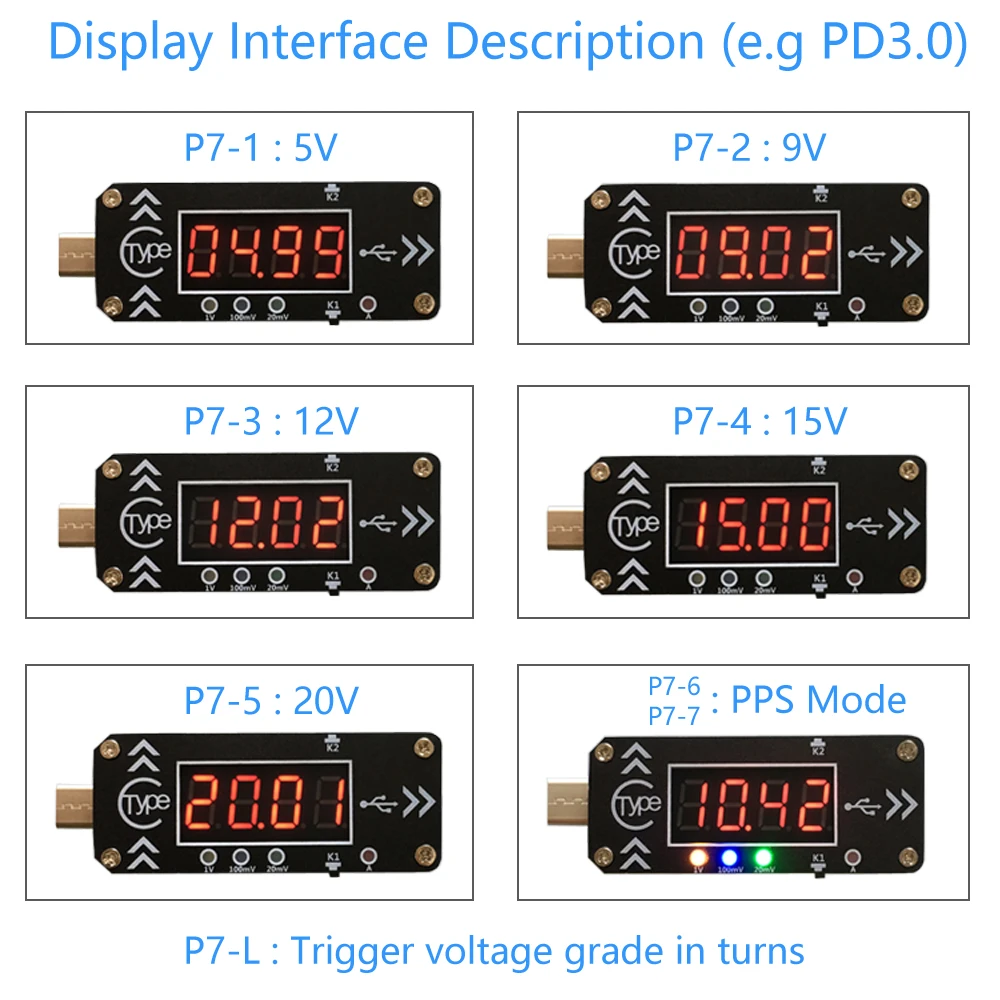

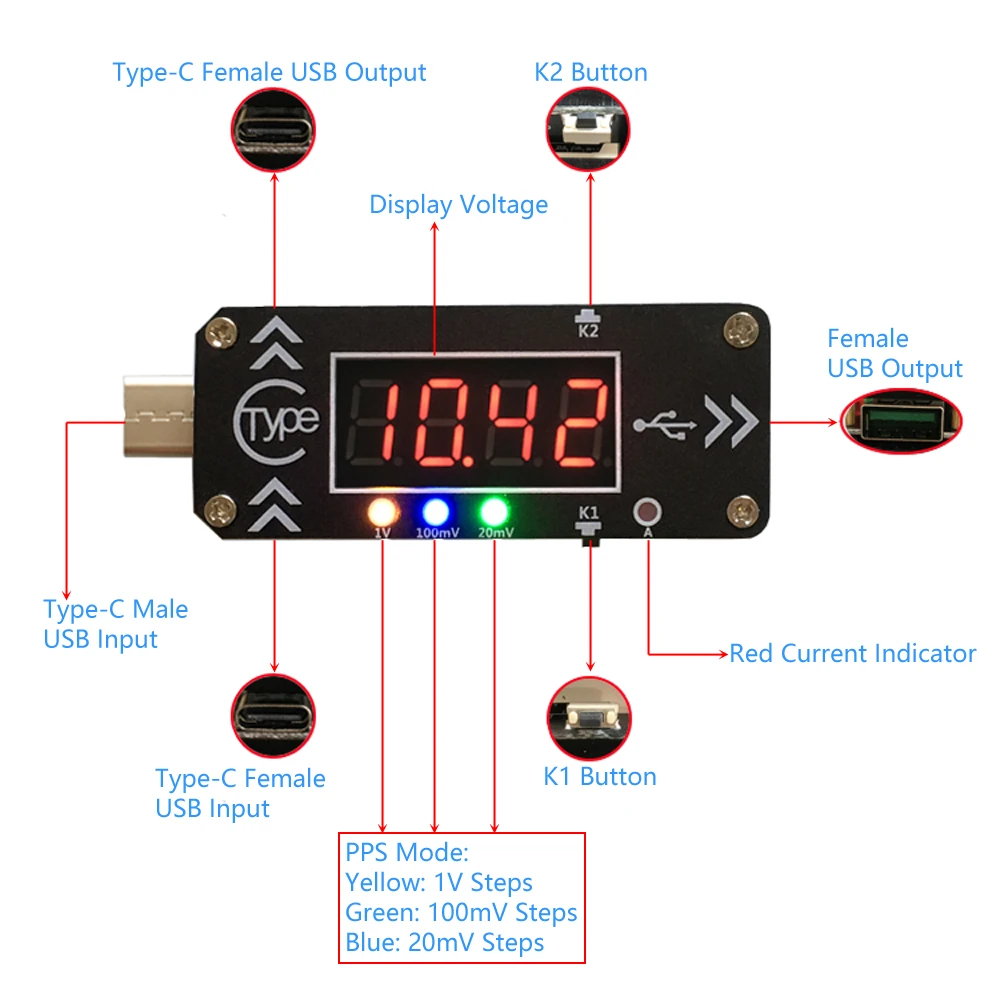

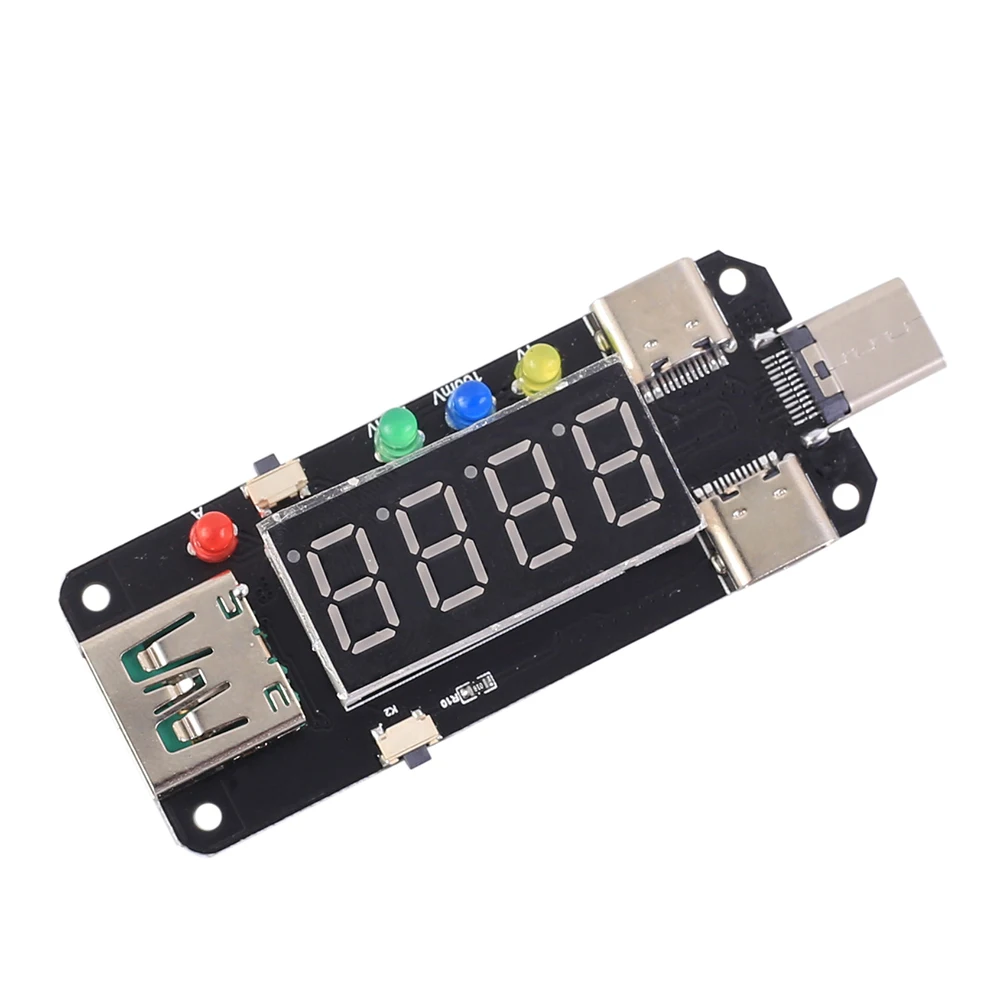

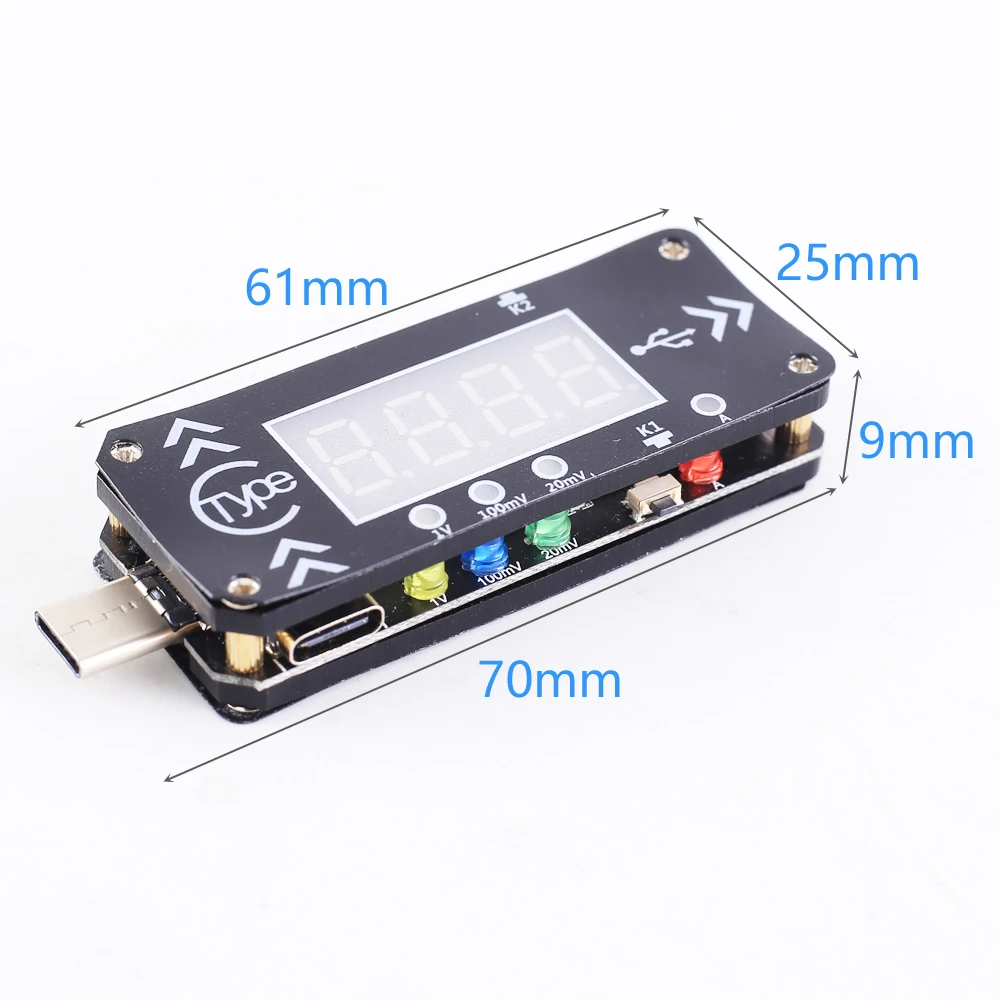

1. Описание: XY-WPDT-это пусковое устройство PD-Fast-Charger. Это может сделать PD Зарядное устройство становится DC 4V ~ 20V Регулируемый блок питания. Он поддерживает PD2.0 и PD3.0 протокол. 2. Особенности: 1>.PD-Быстрый триггер зарядного устройства 2>. Отображение напряжения и тока 3>. Мульти-набор выходное напряжение 4>. Функция отключения памяти 3. Параметры: 1>. Название продукта: XY-WPDT модуль пускового механизма PD-Fast-Charger 2>. Номер товара: XY-WPDT 3>. Выходное напряжение: DC 4,0 V ~ 20V 4>. Точность напряжения: 0.3% 5>. Разрешение напряжения: 0,01 в 6>. Точность тока: 0.5% 7>. Текущее Разрешение: 0.001A 8>. Диапазон рабочих температур:-20 ℃ ~ 100 ℃ 9>. Диапазон рабочей влажности: 0%-95% относительной влажности 10>. Размер: 70*25*9 мм 4. Режим установки: 1>. Дисплей загрузки: автоматически определяет протокол быстрой зарядки PD каждый раз после включения питания. 1,1>. Входное устройство не поддерживает протокол PD, если дисплей '----'. 1,2>. Входное устройство поддерживает протокол PD2.0. 1,3>. Входное устройство поддерживает протокол PD3.0. 2>. Параметр отображения переключателя: 2,1>. Короткое нажатие кнопки K1 для переключения отображения выходного напряжения или выходного тока или оба по очереди. 2,2> удерживайте кнопку K1 около 5 секунд, чтобы выключить экран и индикатор. Но XY-WPDT поддерживает выходное напряжение. 3>. Регулировка уровня напряжения: 3,1>. Короткое нажатие кнопки K2 для установки уровня напряжения. Соответствующий индикатор уровня напряжения будет мигать автоматически. 3,2>. Короткое нажатие кнопки K1 или K2 для изменения значения напряжения. K1 увеличивается и K2 уменьшается в это время. 3,3>. Есть 7 P7-1 класса напряжения для P7-7 и P7-L. Он отображает уровень напряжения, а затем отображает соответствующее значение напряжения. 3,4> удерживайте кнопку K1 примерно 2 секунды для сохранения параметров и выхода (или без какой-либо операции в течение 5 секунд). 3,5>.P7-L-это Последний уровень напряжения. Модуль запускает все классы (5 В/9 В/12 В/15 В/PPS-Mode) по очереди, если выбран этот класс. Три СВЕТОДИОДНЫЙ индикатора будут гореть по очереди, и этот режим используется для фабрики зарядного устройства. 3,6>. Зарядное устройство PD2.0 обычно поддерживает 4 ~ 5 уровней напряжения, поэтому экран будет отображать P4-1 или P5-1. 3,7>. Зарядное устройство PD3.0 обычно поддерживает 6 ~ 7 уровней напряжения, поэтому экран будет отображать P6-1 или P7-1. 3,8>.P7-1 выход 5V. Цвет: желтый/синий/зеленый индикатор сохраняет ВЫКЛ. 3,9>.P7-2 выход 9 В. Желтый/синий/зеленый индикатор держать в выключении. 3,10>.P7-3 на выходе 12 В. Желтый/синий/зеленый индикатор держится. 3,11>.P7-4 выход 15 В. Желтый/синий/зеленый индикатор держать в выключении. 3,12>.P7-5 выход 5 В. Желтый/синий/зеленый индикатор держать в выключении. 3,13>.P7-6 PPS mode. Желтый/синий/зеленый индикатор. 3,14>.P7-7 PPS mode. Желтый/синий/зеленый индикатор. 3,15>.P7-L находится в режиме поворота. 4>. Установите PPS шаг напряжения: 4,1>. Убедитесь, что XY-WPDT работает в режиме PPS, который 1 В/100 мВ/20 мВ индикатор все или кто горит, что является P7-6 или P7-7 класса напряжения. 4,2>. Удерживайте кнопку K2 около 3 секунд для регулировки напряжения PPS и экран будет мигать. Сначала активируйте 1 в шаг напряжения. 4,3> удерживайте кнопку K2 примерно 3 секунды, чтобы выбрать следующий шаг напряжения. 4,4>. Короткое нажатие кнопки K1 или K2 для изменения значения напряжения. K1 увеличивается и K2 уменьшается в это время. 4,5>. Короткое нажатие K1/K2, чтобы выйти из режима PPS шаг набора напряжения и выбрать другие шаг напряжения, когда 1 В/100 мВ/20 мВ индикатор оба продолжать. 4,6> удерживайте кнопку K1 примерно 2 секунды, чтобы сохранить параметры и вернуться к нормальному дисплею (или без какой-либо операции в течение 5 секунд). 5. Применение: 1>. Маршрутизатор 2>. Оптический модем 3>. Приставка 4>. Ноутбук 5>. Зарядное устройство конвертер 6>. Тестер зарядного устройства 7>. Завод по производству зарядных устройств 6. Посылка: 1>.1 шт. XY-WPDT pd-модуль быстрого зарядного устройства 2>.1 шт 100 см 5,5*2,5 мм USB кабель 3>.2 шт 60*24*2 мм акриловый корпус 4>.2 шт. черная индикаторная панель 5>.1 шт. мини-отвертка 6>.4 шт М2*5 мм медная колонна 7>.8 шт М2*5 мм Винт
